ফ্যাকাড ক্ল্যাডিং সিস্টেম সংগ্রহ: RFQ নথিতে অন্তর্ভুক্ত করার জন্য মূল পরামিতি

উদ্ধৃতির জন্য সম্পূর্ণ অনুরোধ ছাড়াই একটি ফ্যাসাড ক্ল্যাডিং সিস্টেম সরবরাহকারীকে শর্টলিস্ট করা সম্মুখভাগের সংগ্রহের সবচেয়ে ব্যয়বহুল শর্টকাট। একটি উপকূলীয় বাণিজ্যিক প্রকল্পে, একজন ঠিকাদার প্রাকৃতিক পাথরের ক্ল্যাডিং বন্ধনীর জন্য তিনটি কাছাকাছি-সদৃশ উদ্ধৃতি তুলনা করেছেন এবং সর্বনিম্ন মূল্য বেছে নিয়েছেন; স্ট্রাকচারাল ড্রয়িংয়ে 304 স্টেইনলেস গ্রেডের পরিবর্তে অংশগুলি জিঙ্ক-প্লেটেড স্টিলে এসেছে এবং ছয় বছরের মধ্যে মরিচা দাগ দেখা দিয়েছে। Jiangsu Aozheng Metal Products Co., Ltd., কাস্ট-ইন অ্যাঙ্কর চ্যানেল, ক্ল্যাডিং সাপোর্ট ব্র্যাকেট, আন্ডারকাট অ্যাঙ্কর এবং প্রিকাস্ট কংক্রিট ফিক্সিং আনুষাঙ্গিকগুলির একটি প্রস্তুতকারক, যখনই একটি RFQ প্রযুক্তিগত পরামিতিগুলি বাদ দেয় তখন এই প্যাটার্নটি পুনরাবৃত্তি করে৷ এই নিবন্ধটি লোড মান এবং উপাদান গ্রেড থেকে সামঞ্জস্য সহনশীলতা এবং ডকুমেন্টেশন প্রয়োজনীয়তা পর্যন্ত প্রতিটি ফ্যাসাড ক্ল্যাডিং সিস্টেম RFQ-এর অন্তর্গত পরিমাপের পয়েন্টগুলিকে সংজ্ঞায়িত করে।

RFQ প্রকল্পের প্রয়োজনীয়তাকে সরবরাহকারীর বাধ্যবাধকতায় রূপান্তরিত করে

একটি RFQ হল একটি ক্ল্যাডিং প্যাকেজের প্রযুক্তিগত চুক্তির বেসলাইন। আপনি বাদ দেন এমন প্রতিটি প্যারামিটার হল একটি সিদ্ধান্ত যা আপনার সরবরাহকারী আপনার জন্য নেবে, সাধারণত কম উৎপাদন খরচের দিক থেকে।

উৎপাদন বিভাগ শুধুমাত্র উদ্ধৃতি নথিতে যা সংজ্ঞায়িত করে তা উত্পাদন করতে পারে। যদি RFQ স্টেইনলেস স্টিলের গ্রেড না দেয়, তাহলে সরবরাহকারী সেই গ্রেডের মূল্য নির্ধারণ করবে যেটি অর্ডারটি জিতবে, বিল্ডিংয়ের প্রয়োজন গ্রেডের নয়। একই যুক্তি বন্ধনী জ্যামিতি, আবরণ পুরুত্ব, পরীক্ষার প্রতিবেদন এবং প্যাকেজিং এর ক্ষেত্রে প্রযোজ্য।

• কাঠামোগত লোড এবং প্রয়োজনীয় প্রতিরোধ
• উপাদান গ্রেড এবং পৃষ্ঠ সুরক্ষা সিস্টেম
• জ্যামিতি, সমন্বয় পরিসীমা, এবং ইন্টারফেস মাত্রা
• সাবস্ট্রেট অবস্থা এবং ইনস্টলেশন পদ্ধতি
• ডকুমেন্টেশন, টেস্টিং, এবং ট্রেসেবিলিটি বাধ্যবাধকতা

স্ট্রাকচারাল এবং লোড প্যারামিটার

লোড মানগুলি অবশ্যই ইউনিট সহ সংখ্যা হিসাবে লিখতে হবে, গুণগত বর্ণনা যেমন ভারী বা স্ট্যান্ডার্ড হিসাবে নয়। আরএফকিউ-কে জানাতে হবে কোন প্রতিরোধের অনুরোধ করা হয়েছে: বৈশিষ্ট্যগত শক্তি বা নকশা প্রতিরোধ, এবং কোন নিরাপত্তা ফ্যাক্টরের অধীনে।

ডেড লোডের মধ্যে প্যানেলের সম্পূর্ণ ওজন, বন্ধনীর স্ব-ওজন এবং ক্ল্যাডিংয়ের পিছনে থাকা যেকোনো ইনসুলেশন বিল্ড-আপ অন্তর্ভুক্ত থাকে। বাতাসের লোড, প্রায়শই উচ্চ-উত্থানের সম্মুখভাগে নিয়ন্ত্রণকারী লোড, প্রতিটি সম্মুখভাগের জন্য কিলোপাস্কালে চাপ বা স্তন্যপান হিসাবে দিতে হবে। সিসমিক এবং থার্মাল চলাচলের প্রয়োজনীয়তাগুলি সিদ্ধান্ত নেয় যে সমর্থন সিস্টেমের স্লটেড গর্ত বা স্লাইডিং সংযোগ প্রয়োজন কিনা। বিচ্যুতি সীমা, প্রায়শই স্প্যানের ভগ্নাংশ হিসাবে প্রকাশ করা হয় যেমন L/200, প্যানেল জয়েন্ট জ্যামিতি রক্ষা করে।

ক্ল্যাডিং সিস্টেমের জন্য স্টেইনলেস স্টীল সামঞ্জস্যযোগ্য এল কোণ বন্ধনী বায়ুচলাচল সম্মুখভাগের জন্য যথার্থ-ইঞ্জিনিয়ারযুক্ত 3-অক্ষ সামঞ্জস্যযোগ্য বন্ধনী, AISI 304 বা 316L-তে উপলব্ধ, 12 kN পর্যন্ত লোড-রেটেড, সাবস্ট্রেট অনিয়ম এবং তাপ চলাচলের জন্য ক্ষতিপূরণ দেয়। পণ্য দেখুন →

উপাদান গ্রেড এবং পৃষ্ঠ সুরক্ষা

উপাদান গ্রেড একটি স্থায়িত্ব প্রতিশ্রুতি. RFQ পর্যায় না হওয়া পর্যন্ত এই সিদ্ধান্তটি স্থগিত করা প্রায় প্রতিস্থাপনের নিশ্চয়তা দেয়, কারণ দামের চাপ সরবরাহকারীকে সবচেয়ে সস্তা খাদ বা আবরণের দিকে ঠেলে দেয় যা এখনও লিখিত শব্দগুলিকে সন্তুষ্ট করে।

স্টেইনলেস স্টীল গ্রেড 304 এবং 316 হল মুখোশ ক্ল্যাডিং বন্ধনী এবং অ্যাঙ্কর চ্যানেলগুলির জন্য দুটি সবচেয়ে সাধারণ পছন্দ। গ্রেড 316 মলিবডেনাম যোগ করে, যা ক্লোরাইড প্রতিরোধের উন্নতি করে এবং এটি উপকূলীয় এবং ডি-আইসিং-লবণ পরিবেশের জন্য ডিফল্ট করে তোলে। হট-ডিপ গ্যালভানাইজড (HDG) ইস্পাত সাধারণত 70 থেকে 85 মাইক্রোমিটারের একটি দস্তা আবরণ বহন করে এবং শিল্প বা কম আর্দ্রতার অন্তর্দেশীয় প্রকল্পগুলির জন্য উপযুক্ত। দস্তা-ধাতুপট্টাবৃত ইলেক্ট্রো-গ্যালভানাইজড অংশগুলি মূলত অভ্যন্তরীণ বা অস্থায়ীভাবে সুরক্ষিত অবস্থার জন্য তৈরি করা হয় এবং সম্মুখের আর্দ্রতা চক্রে দ্রুত মরিচা পড়ে।

খাম টেন্ডার করার আগে উপাদান নির্বাচন এক্সপোজার জোনের বিরুদ্ধে পরীক্ষা করা উচিত। একটি ব্যবহারিক স্টেইনলেস স্টীল ক্ল্যাডিং বন্ধনী নির্বাচন করার জন্য গাইড এক্সপোজার শর্তগুলিকে গ্রেড সিদ্ধান্ত এবং লোড পরীক্ষায় অনুবাদ করে।

জ্যামিতি, সমন্বয় পরিসীমা, এবং ইন্টারফেস মাত্রা

জ্যামিতি ঠিক করে যে বন্ধনী আদৌ ইনস্টল করা যাবে কিনা। অ্যাডজাস্টমেন্ট রেঞ্জ সিদ্ধান্ত নেয় যে এটি সাইটে সারিবদ্ধ করা যাবে কিনা।

প্যানেলের বেধ সমর্থনের স্লটের প্রস্থ বা কার্ফ গভীরতা নিয়ন্ত্রণ করে। 20 থেকে 30 মিলিমিটারের প্রাকৃতিক পাথরের প্যানেল, 10 থেকে 18 মিলিমিটারের সিরামিক টাইলস এবং 3 থেকে 6 মিলিমিটারের অ্যালুমিনিয়াম কম্পোজিট প্যানেলের প্রতিটির জন্য আলাদা গ্রিপ পরিসীমা প্রয়োজন। RFQ-তে বন্ধনীর পায়ের দৈর্ঘ্য, স্লট পিচ এবং নির্বাচিত অ্যাঙ্কর চ্যানেল বা টি-বোল্টের সাথে থ্রেডেড অংশগুলির সামঞ্জস্যতাও উল্লেখ করা উচিত। কাস্ট-ইন অবস্থানগুলি কখনই নিখুঁত হয় না, তাই মিলিমিটারে উল্লম্ব এবং অনুভূমিক উভয় অক্ষে প্রয়োজনীয় সামঞ্জস্য পরিসীমা নির্দিষ্ট করুন এবং বন্ধনীটি স্লটেড গর্ত বা থ্রেডেড সন্নিবেশের মাধ্যমে এটি প্রদান করে কিনা তা নিশ্চিত করুন।

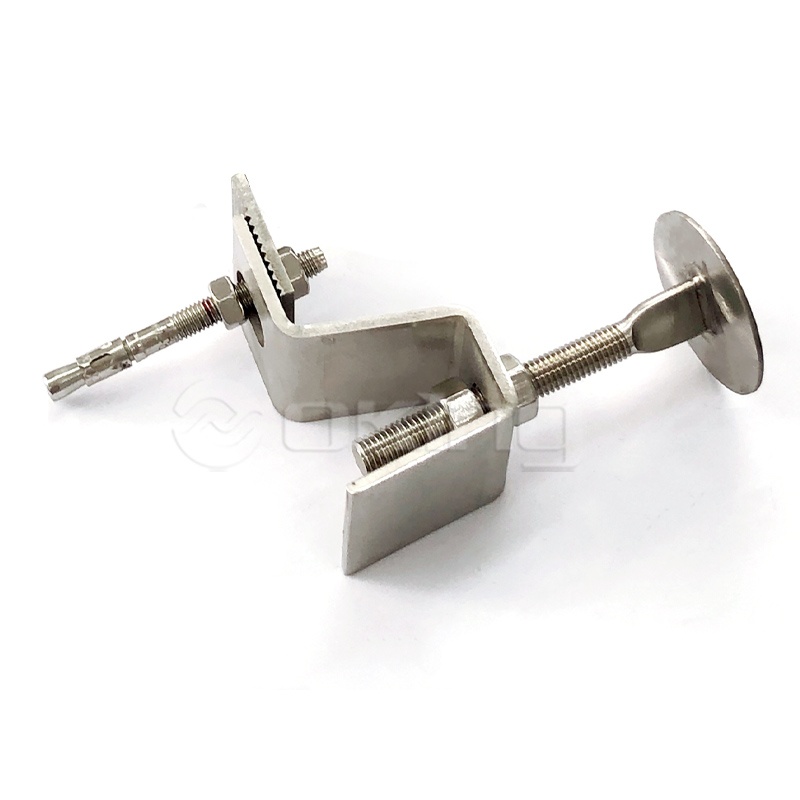

স্টোন কার্টেন ওয়াল সিস্টেমের জন্য স্টেইনলেস স্টীল জেড অ্যাঙ্কর ইন্টারলকিং জেড-আকৃতির বন্ধনীগুলি পাথর এবং টাইল ক্ল্যাডিংয়ের জন্য সুরক্ষিত সংযুক্তি প্রদান করে, বাতাসের ভার এবং ভূমিকম্পের শক্তি সহ্য করে। ক্ষেত্র সামঞ্জস্য প্রয়োজন অসম substrates জন্য উপযুক্ত. পণ্য দেখুন →

সাবস্ট্রেটের অবস্থা এবং ইনস্টলেশন পদ্ধতি

কাস্ট-ইন এবং পোস্ট-ইনস্টল করা ফিক্সেশন সিস্টেমগুলি বিভিন্ন কাঠামোগত প্রশ্নের উত্তর দেয়। আরএফকিউ-কে অবশ্যই উল্লেখ করতে হবে যে নকশাটি কোন সিস্টেমটি অনুমান করে, কারণ একটির সাথে অন্যটি প্রতিস্থাপন করলে লোড আচরণ, প্রান্তের দূরত্ব এবং ইনস্টলেশনের ক্রম পরিবর্তন হয়।

কাস্ট-ইন অ্যাঙ্কর চ্যানেলগুলি ঢালার আগে কংক্রিটে এম্বেড করা হয় এবং ভারী পাথর, পোড়ামাটির এবং প্রিকাস্ট কংক্রিটের সম্মুখভাগের জন্য পছন্দসই সমাধান। পোস্ট-ইনস্টল করা সম্প্রসারণ, আন্ডারকাট, এবং রাসায়নিক নোঙ্গর পরে যোগ করা হয়; আন্ডারকাট অ্যাঙ্করগুলি ফাটা কংক্রিট এবং সিসমিক এলাকার জন্য সাধারণ পছন্দ। RFQ-তে কংক্রিটের শক্তির শ্রেণির নাম দেওয়া উচিত, উদাহরণস্বরূপ C25/30, সদস্যের পুরুত্ব, প্রান্ত এবং ব্যবধানের দূরত্ব এবং ফাটল বা ভাঙা কংক্রিটের জন্য প্রয়োজনীয় কর্মক্ষমতা বিভাগ।

• কংক্রিট গ্রেড এবং ন্যূনতম সদস্য বেধ
• প্রান্ত দূরত্ব এবং নোঙ্গর ব্যবধান
• ক্র্যাকড বা আনক্র্যাকড কংক্রিট শ্রেণীবিভাগ
• তুরপুন পদ্ধতি এবং অনুমোদিত সরঞ্জাম
• অগ্নি বা সিসমিক কর্মক্ষমতা বিভাগ

হট ডিপ গ্যালভানাইজড কাস্ট-ইন অ্যাঙ্কর চ্যানেল ভারী সম্মুখভাগের জন্য এম্বেড করা চ্যানেল, বিভিন্ন আকার এবং লোড রেটিং সহ হট-রোল্ড এবং কোল্ড-রোল্ড প্রোফাইলে উপলব্ধ। ফাটল কংক্রিট এবং সিসমিক অঞ্চলের জন্য উপযুক্ত, সামঞ্জস্যযোগ্য অ্যাঙ্করিং প্রদান করে। পণ্য দেখুন →

চ্যানেল নির্বাচন প্রোফাইলের ধরন, উপাদান এবং অ্যাঙ্করিং জ্যামিতির উপর নির্ভর করে। উপর নির্দেশনা একটি কাস্ট-ইন অ্যাঙ্কর চ্যানেল কীভাবে চয়ন করবেন হট-রোল্ড বনাম কোল্ড-রোল্ড পার্থক্য এবং আপনার RFQ-এর অন্তর্ভুক্ত নির্বাচনের মানদণ্ড কভার করে।

সম্মতি, ডকুমেন্টেশন, এবং ডেলিভারির প্রয়োজনীয়তা

উপাদান শংসাপত্র এবং পরীক্ষার রিপোর্ট ছাড়া একটি উদ্ধৃতি একটি মূল্য, একটি প্রস্তাব নয়. RFQ-তে সেই নথিগুলির তালিকা করা উচিত যা প্রমাণ করে যে পণ্যটি উদ্ধৃত হিসাবে আচরণ করবে এবং তাদের ডেলিভারি গ্রহণের শর্ত তৈরি করবে।

ট্রেসেবিলিটি ডেলিভারি ব্যাচকে তার উৎপাদন তারিখ এবং উপাদান ইতিহাসের সাথে লিঙ্ক করে। এটি ছাড়া, একটি ব্যর্থ নোঙ্গর সনাক্ত বা পরিদর্শন করা যাবে না যখন সম্মুখভাগটি এখনও পরিষেবাতে রয়েছে।

1. বন্ধনী বা চ্যানেলে ব্যবহৃত প্রতিটি গ্রেডের জন্য উপাদানের শংসাপত্র
2. সংজ্ঞায়িত নিরাপত্তা বিষয়ক সহ লোড পরীক্ষা বা স্ট্যাটিক গণনা রিপোর্ট
3. বিবৃত সহনশীলতা নিশ্চিত করে মাত্রিক পরিদর্শন প্রতিবেদন
4. আবরণ বেধ বা পৃষ্ঠ চিকিত্সা যাচাই
5. রপ্তানি ডেলিভারির জন্য প্যাকেজিং, চিহ্নিতকরণ এবং ইনকোটার্ম

একটি সম্পূর্ণ RFQ হল একটি সম্মুখ প্রকল্পে সবচেয়ে সস্তার মান নিয়ন্ত্রণের যন্ত্র। এটি একটি স্থাপত্য ধারণাকে প্রয়োগযোগ্য সরবরাহকারীর বাধ্যবাধকতায় রূপান্তরিত করে এবং উপাদান এবং জ্যামিতি প্রতিস্থাপনকে বাধা দেয় যা বেশিরভাগ ক্ল্যাডিং ব্যর্থতার কারণ হয়।

ফ্যাকাড ক্ল্যাডিং সিস্টেম প্রকিউরমেন্ট সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কোন প্যারামিটারগুলি প্রায়শই মুখোশের ক্ল্যাডিং RFQ থেকে অনুপস্থিত থাকে?

উপাদান গ্রেড এবং সমন্বয় সহনশীলতা দুটি সবচেয়ে সাধারণ বাদ দেওয়া হয়। অনেক RFQ একটি বন্ধনী প্রকারের নাম দেয় কিন্তু স্টেইনলেস স্টীল গ্রেড বা অনুমোদিত অন-সাইট সামঞ্জস্য পরিসর নয়, সরবরাহকারীরা কাঠামোর সাথে মেলে এমন অংশের পরিবর্তে যে অংশগুলি তৈরি করতে সস্তা, সেগুলি উদ্ধৃত করতে দেয়।

RFQ প্রতিটি ক্ল্যাডিং বন্ধনীর জন্য একটি স্টেইনলেস স্টীল গ্রেড নির্দিষ্ট করা উচিত?

প্রতিটি বন্ধনী একটি সংজ্ঞায়িত উপাদান সিদ্ধান্ত প্রয়োজন, কিন্তু উত্তর সবসময় স্টেইনলেস স্টীল হয় না. হট-ডিপ গ্যালভানাইজড বন্ধনী শুষ্ক অভ্যন্তরীণ পরিস্থিতিতে প্রযুক্তিগতভাবে পর্যাপ্ত হতে পারে, যখন উপকূলীয় এবং শিল্প সম্মুখভাগের জন্য সাধারণত 304 বা 316 স্টেইনলেস প্রয়োজন হয়। আরএফকিউতে অবশ্যই গ্রেডটি স্পষ্টভাবে উল্লেখ করতে হবে যাতে সমস্ত উদ্ধৃতি একই ভিত্তিতে তুলনা করা হয়।

একজন ক্রেতা কীভাবে একজন সরবরাহকারী সরবরাহকারী লোড ডেটা যাচাই করতে পারেন?

উল্লিখিত মানগুলির ভিত্তিতে জিজ্ঞাসা করুন। একটি নির্ভরযোগ্য RFQ প্রতিক্রিয়ার মধ্যে একটি পরীক্ষার রিপোর্ট, একটি গণনা নোট, বা পণ্যটি যে মান পরীক্ষা করা হয়েছিল তা অন্তর্ভুক্ত করে এবং এটি স্পষ্টভাবে বৈশিষ্ট্যগত মানগুলিকে নকশা প্রতিরোধের থেকে আলাদা করে। যদি একজন সরবরাহকারী এই প্রমাণ প্রদান করতে না পারে, তাহলে উদ্ধৃত লোড মানটিকে যাচাইকৃত হিসাবে বিবেচনা করুন।

কাস্ট-ইন অ্যাঙ্কর চ্যানেলগুলির জন্য একটি RFQ-তে কী অন্তর্ভুক্ত করা উচিত?

প্রোফাইলের ধরন (হট-রোল্ড বা কোল্ড-রোল্ড), উপাদানের গ্রেড, চ্যানেলের দৈর্ঘ্য, অ্যাঙ্করিং বিশদ, সামঞ্জস্যপূর্ণ টি-বোল্টের আকার, লোডের দিক এবং প্রান্তের দূরত্ব, কংক্রিটের শক্তি শ্রেণী এবং জারা সুরক্ষা। একসাথে এই প্যারামিটারগুলি নির্ধারণ করে যে চ্যানেলটি ইনস্টল করা যাবে এবং ডিজাইনের প্রত্যাশার প্রতিরোধের সাথে অ্যাঙ্কর করা যাবে কিনা৷
